LS152真空鍍膜在線測厚儀

LS152真空鍍膜在線測厚儀

詳細內容

一、LS152真空鍍膜在線測厚儀測試原理

材料的透過率(光密度)和材料的鍍層厚度成一定的比例關系。這樣通過監控材料的光學透過率(光密度)來達到監控材料的均勻性,鍍層厚度的目的。只要是光能透過的材料,都可以通過監控透光率來監控產品的品質。如卷繞真空鍍膜,玻璃鍍膜,玻璃生產線等等。

LS152真空鍍膜在線測厚儀

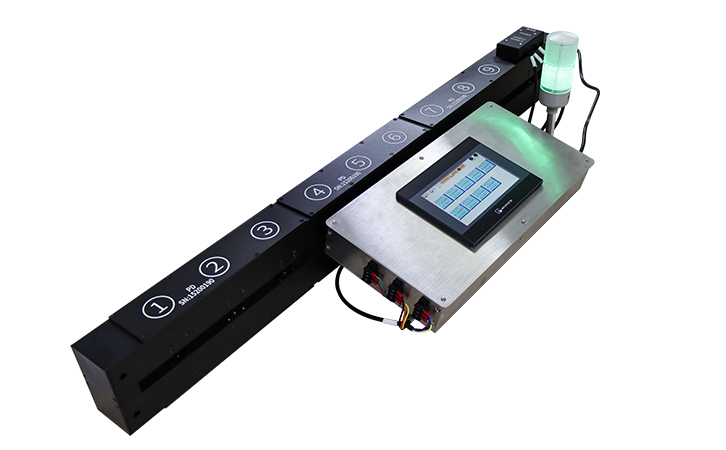

用戶可以自由選擇測試點的數量,下圖為9組測試點的在線測厚儀外觀圖。設備的實際長度以定制的測試點數量為準。

LS152真空鍍膜在線測厚儀
LS152真空鍍膜在線測厚儀

二、LS152非接觸式在線測厚儀結構組成?

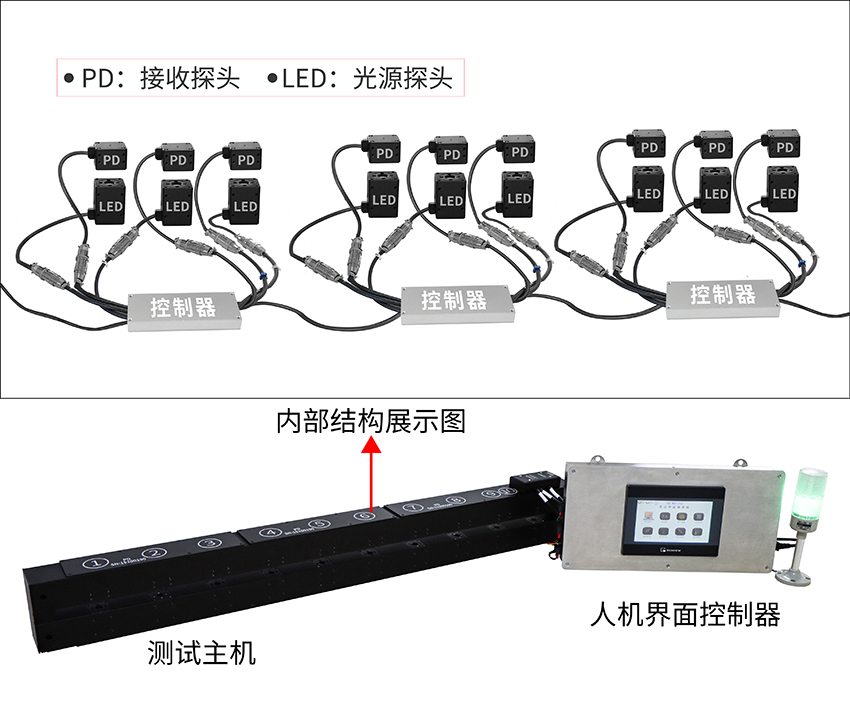

設備分為三部分:探測系統、人機交互設備、電腦實時監控系統;

探測系統:主要包括測試點(光源探頭+接收探頭),控制器和鋁支架;

人機界面:7寸LCD人機交互界面,顯示各個測試點的透過率和光密度數據;

電腦實時監控系統(選配):數據記錄,分析,報表等功能。

此儀器提供雙路的RS485通訊接口,標準的MODBUS通訊協議,方便和PLC,單片機,人機界面,組態王,電腦等通訊。鍍膜機可以直接讀取此設備的光密度數據,實現控制自動化(閉環控制)。

非接觸式在線測厚儀結構組成?
非接觸式在線測厚儀結構組成?

三、LS152真空鍍膜在線測厚儀圖片

真空鍍膜在線測厚儀尺寸圖

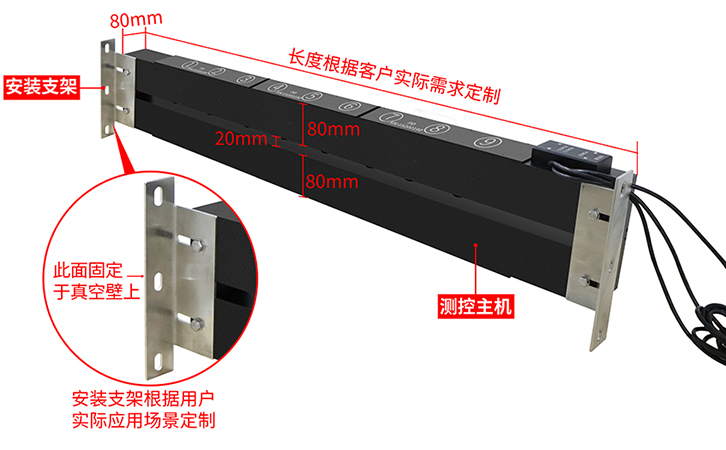

測控主機尺寸及安裝方式:

控制器和測試探頭內嵌于測控主機內,安裝時只需要固定測控主機即可。每臺設備均配有安裝支架,安裝支架根據客戶的實際安裝需求進行定制。測控主機安裝示意圖如下:

真空鍍膜在線測試儀尺寸安裝圖
真空鍍膜在線測試儀尺寸安裝圖

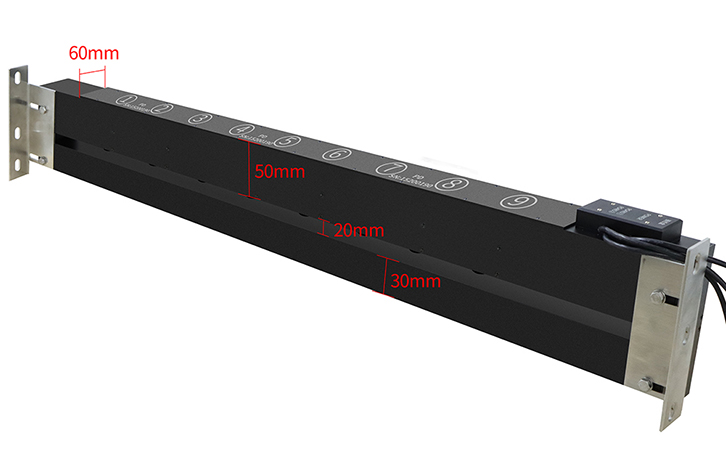

LS152真空鍍膜在線測厚儀可特殊定制的最小尺寸圖如下:

LS152真空鍍膜在線測厚儀最小尺寸
LS152真空鍍膜在線測厚儀最小尺寸

四、LS152在線涂層測厚儀參數

測試波長 850nm紅外線,530nm綠光可選
測量光斑 5mm圓形
透過率測量精度 優于±1%(無色均勻透光物質)
透過率分辨率 0.005%
光密度測量范圍 0.00 OD - 5.00 OD
光密度分辨率 0.01 OD for 0.00-3.00 OD0.05 OD for 3.00-5.00 OD
最大測量點數 45點
相鄰探頭之間距離 最小35mm
光源探頭和接收探頭之間距離 20mm
工作溫度 -10℃ ~ 60℃
存儲溫度 -20℃ ~ 70℃
相對濕度 小于85%,不結露
數據刷新周期 普通模式300ms/快速模式100ms
通訊接口 雙路RS485
通訊協議 支持標準MODBUS協議
儀器尺寸 長(根據客戶要求定制)×寬(80mm)×高(180mm)
需真空法蘭電極芯數 6根(不配電腦監控)9根(配電腦監控)
電源 220V AC/50Hz

五、操作視頻

LS152真空鍍膜在線測厚儀操作演示

六、經典案例

1、第三代在線測厚儀案例

蘭州真空設備3點在線測厚儀? ? ? ? ? ?青州寶豐20點在線測厚儀

青州寶豐25 點超長在線測厚儀? ? ? ? ? 南洋科技3點在線測厚儀

阿爾梅2點在線測厚儀? ? ? ? ? ? ? ?青州寶豐11點和12點在線測厚儀

黃山永新14點緊湊型在線測厚儀? ? ? ? ?揚州四晨2點緊湊型在線測厚儀

紀興源3點玻璃鍍膜在線透光率儀 ? ? ? ? 雙津20點緊湊型在線測試儀? ?

青州寶豐30點和10 點的在線測厚儀? ? ? ?青州寶豐40點在線測厚儀? ?

肇慶市科潤真空設備有限公司3 點測試儀? ? 阿爾梅第二臺2點在線測厚儀

通達包裝13點緊湊版

2、第四代在線測厚儀案例

蘭州真空設備4 點在線測厚儀廣州高泰金箔6點在線測厚儀

成都富林達3點在線測厚儀? ? ? ? ? ? ?深圳紀興源科技3點在線測厚儀

成都富林達6個點在線測厚儀? ? ? ? ? ? 廣州高泰金箔3點在線測厚儀

康得新6 個點在線測厚儀? ? ? ? ? ? ? 福建工業自動化設備1點玻璃透光率在線檢測儀

愛發科17 點真空鍍膜在線測厚儀? ? ? ? ?明池玻璃1點玻璃透光率在線檢測設備

??淅江紫光科技 1個點透光率在線檢測儀??? ? ? 雙星彩塑訂購窗膜3點在線檢測設備

蘭州真空7點真空鍍膜在線檢測設備? ? ? ? 紹興虎彩激光3點真空鍍膜在線測厚儀

廣州福耀玻璃3點玻璃透光率在線測試儀? ? ? ??真空鍍膜在線測厚儀在金泊行業的應用?? ??

成都富林達9點真空鍍膜在線測厚儀完工? ? ?林上真空鍍膜在線測厚儀在鍍銀膜行業的應用

蘭州真空設備有限責任公司又一次訂購林上真空鍍膜在線測厚儀

無錫新誠真空公司定制林上9組測試點的真空鍍膜在線測厚儀
